Избавиться от хаоса проводов и создать универсальную инфраструктуру для всего офиса помогает СКС: расшифровка этой аббревиатуры — «Структурированная Кабельная Система» — раскрывает суть решения, которое становится нервной системой любого современного бизнеса.
СКС что это такое – простыми словами о сложной системе
Чтобы по-настоящему понять ценность СКС, представьте типичный офис без нее. Каждый новый сотрудник — это проблема: для телефона нужна одна розетка, для компьютера — другая, и они часто в разных углах комнаты. Отдел переезжает — электрики часами переносят провода, сверлят стены, оставляя после себя хаос. Теперь представьте противоположность: в каждом кабинете установлены одинаковые аккуратные розетки, и неважно, что вы подключаете — IP-телефон, рабочий ноутбук или точку доступа Wi-Fi. Любой порт готов передавать и данные, и голос.
СКС — что это такое на практике? Это и есть та самая универсальная и упорядоченная среда. Если давать строгое определение, то структурированная кабельная сеть — это комплекс пассивного телекоммуникационного оборудования, который включает в себя кабели (медные и оптические), коммутационные панели и розетки. Вся система строится по единым международным стандартам (таким как TIA/EIA-568), что гарантирует ее совместимость с оборудованием разных производителей и стабильную работу на протяжении многих лет.
Проще говоря, СКС отделяет физическую инфраструктуру («трубы») от сервисов, которые по ним «текут». Как водопроводная система остается неизменной, независимо от того, подключите вы к ней обычный кран или посудомоечную машину, так и СКС служит надежным фундаментом для постоянно меняющегося сетевого оборудования. Вы можете менять провайдеров, обновлять серверы или внедрять новые системы видеонаблюдения, не перекладывая при этом ни метра кабеля. Именно в этом и заключается ее главная сила — она закладывается на годы вперед, обеспечивая бизнесу гибкость и надежность.
СКС — что это такое на практике? Это и есть та самая универсальная и упорядоченная среда. Если давать строгое определение, то структурированная кабельная сеть — это комплекс пассивного телекоммуникационного оборудования, который включает в себя кабели (медные и оптические), коммутационные панели и розетки. Вся система строится по единым международным стандартам (таким как TIA/EIA-568), что гарантирует ее совместимость с оборудованием разных производителей и стабильную работу на протяжении многих лет.
Проще говоря, СКС отделяет физическую инфраструктуру («трубы») от сервисов, которые по ним «текут». Как водопроводная система остается неизменной, независимо от того, подключите вы к ней обычный кран или посудомоечную машину, так и СКС служит надежным фундаментом для постоянно меняющегося сетевого оборудования. Вы можете менять провайдеров, обновлять серверы или внедрять новые системы видеонаблюдения, не перекладывая при этом ни метра кабеля. Именно в этом и заключается ее главная сила — она закладывается на годы вперед, обеспечивая бизнесу гибкость и надежность.
Из чего состоит структурированная кабельная система – основные компоненты
Чтобы понять, как структурированная кабельная сеть обеспечивает такую гибкость, нужно заглянуть «под капот». Ее архитектура напоминает дерево с четкими уровнями и состоит из нескольких ключевых подсистем. Давайте разберем их по порядку.
1. Магистральная подсистема (Вертикальная кабельная подсистема).
Это «ствол» нашего дерева. Магистраль состоит из мощных кабелей, чаще всего оптоволоконных, которые связывают между собой этажи здания или разные здания на территории кампуса. Ее задача — обеспечить высокоскоростной канал для передачи больших объемов данных между серверными комнатами, центрами обработки данных и этажными коммутационными шкафами.
2. Горизонтальная подсистема.
Это «ветви», которые расходятся от ствола к каждой комнате. Она включает в себя:
3. Подсистема рабочего места.
Это «листья» нашего дерева — точки, до которых доходят «ветви». Сюда входят телекоммуникационные розетки: устройства, в которые подключается конечное оборудование пользователя. Они монтируются в стены или напольные короба и имеют стандартные разъемы (RJ-45), что и обеспечивает универсальность.
4. Аппаратные и коммутационные помещения.
Это «нервные узлы» всей системы. В них устанавливается все активное и пассивное оборудование:
Именно такое модульное строение делает структурированную кабельную сеть масштабируемой и ремонтопригодной. Каждый компонент выполняет свою задачу, а вместе они образуют целостный, надежный и легко управляемый организм.
1. Магистральная подсистема (Вертикальная кабельная подсистема).
Это «ствол» нашего дерева. Магистраль состоит из мощных кабелей, чаще всего оптоволоконных, которые связывают между собой этажи здания или разные здания на территории кампуса. Ее задача — обеспечить высокоскоростной канал для передачи больших объемов данных между серверными комнатами, центрами обработки данных и этажными коммутационными шкафами.
2. Горизонтальная подсистема.
Это «ветви», которые расходятся от ствола к каждой комнате. Она включает в себя:
- Кабели: как правило, это экранированная или неэкранированная витая пара (UTP/FTP категории 5e/6/6А и выше), проложенная от коммутационного шкафа на этаже до информационной розетки на рабочем месте.

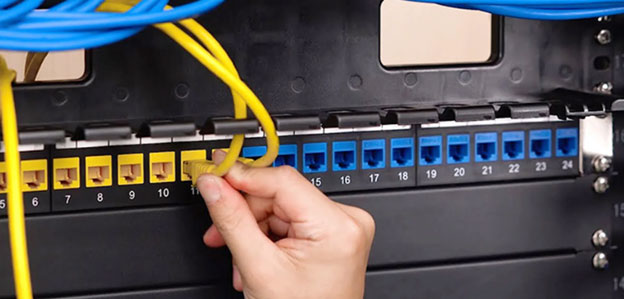

- Коммутационные панели (патч-панели): устанавливаются в шкафу и служат конечной точкой для всех горизонтальных кабелей. Они создают удобную и аккуратную точку для коммутации с помощью коротких патч-кордов.
3. Подсистема рабочего места.
Это «листья» нашего дерева — точки, до которых доходят «ветви». Сюда входят телекоммуникационные розетки: устройства, в которые подключается конечное оборудование пользователя. Они монтируются в стены или напольные короба и имеют стандартные разъемы (RJ-45), что и обеспечивает универсальность.
4. Аппаратные и коммутационные помещения.
Это «нервные узлы» всей системы. В них устанавливается все активное и пассивное оборудование:
- Телекоммуникационные шкафы (стойки/настенные шкафы): защищают оборудование и организуют кабели.
- Активное сетевое оборудование: коммутаторы, маршрутизаторы, которые «оживляют» систему, управляя потоками данных.
- Система кросс-коммутации: патч-панели и кросс-оборудование, которые позволяют гибко менять подключения между портами коммутатора и розетками на рабочих местах.
Именно такое модульное строение делает структурированную кабельную сеть масштабируемой и ремонтопригодной. Каждый компонент выполняет свою задачу, а вместе они образуют целостный, надежный и легко управляемый организм.
Зачем бизнесу инвестировать в СКС – 4 ключевые выгоды
Внедрение структурированной кабельной системы — это не просто техническая статья расходов, а стратегическая инвестиция в эффективность и стабильность компании. Вот какие конкретные преимущества получает бизнес, который подходит к построению инфраструктуры грамотно и системно.
1. Универсальность и гибкость.
Это главный козырь СКС. Любая розетка в офисе становится точкой для подключения любого оборудования: компьютера, IP-телефона, принтера или камеры видеонаблюдения. Вам больше не нужно подводить отдельный кабель для каждого нового устройства или тратить время и деньги на ремонтные работы при переезде сотрудника. Организационные изменения больше не являются головной болью для IT-отдела.
2. Снижение эксплуатационных расходов.
Хотя первоначальные вложения в качественную СКС могут быть выше, чем в хаотичную разводку, ее совокупная стоимость владения значительно ниже.
3. Надежность и масштабируемость.
СКС проектируется и строится в строгом соответствии с международными стандартами, что гарантирует стабильную работу сети без сбоев и «узких мест». Кроме того, такая система легко масштабируется. Рост компании, открытие новых филиалов или внедрение технологий вроде Интернета Вещей (IoT) не потребуют капитальной перекладки кабелей — достаточно будет добавить необходимое оборудование в существующую структуру.
4. Долгосрочная инвестиция и основа для цифровизации.
Качественно смонтированная структурированная кабельная сеть служит 15–20 лет, переживая несколько поколений активного сетевого оборудования. Она создает надежный и производительный фундамент для всех будущих IT-инициатив: от перехода на облачные сервисы и системы видеоконференцсвязи до развертывания полноценной системы «Умный офис». Вы не просто прокладываете кабели сегодня, вы закладываете технологический фундамент для бизнеса завтрашнего дня.
1. Универсальность и гибкость.
Это главный козырь СКС. Любая розетка в офисе становится точкой для подключения любого оборудования: компьютера, IP-телефона, принтера или камеры видеонаблюдения. Вам больше не нужно подводить отдельный кабель для каждого нового устройства или тратить время и деньги на ремонтные работы при переезде сотрудника. Организационные изменения больше не являются головной болью для IT-отдела.
2. Снижение эксплуатационных расходов.
Хотя первоначальные вложения в качественную СКС могут быть выше, чем в хаотичную разводку, ее совокупная стоимость владения значительно ниже.
- Простота обслуживания: единая стандартизированная система позволяет быстро локализовать и устранить любую неисправность.
- Экономия времени: подключение нового пользователя или перенос рабочего места занимают минуты, а не часы.
- Прозрачность: наличие детальной исполнительной документации (порт-розетка) избавляет от необходимости «простукивать» стены в поисках нужного кабеля.
3. Надежность и масштабируемость.
СКС проектируется и строится в строгом соответствии с международными стандартами, что гарантирует стабильную работу сети без сбоев и «узких мест». Кроме того, такая система легко масштабируется. Рост компании, открытие новых филиалов или внедрение технологий вроде Интернета Вещей (IoT) не потребуют капитальной перекладки кабелей — достаточно будет добавить необходимое оборудование в существующую структуру.
4. Долгосрочная инвестиция и основа для цифровизации.
Качественно смонтированная структурированная кабельная сеть служит 15–20 лет, переживая несколько поколений активного сетевого оборудования. Она создает надежный и производительный фундамент для всех будущих IT-инициатив: от перехода на облачные сервисы и системы видеоконференцсвязи до развертывания полноценной системы «Умный офис». Вы не просто прокладываете кабели сегодня, вы закладываете технологический фундамент для бизнеса завтрашнего дня.
Проектирование и монтаж СКС: почему это работа для профессионалов
Может показаться, что создание структурированной кабельной сети — это задача для опытных монтажников, но на деле это сложный, многоэтапный процесс, где ошибка на чертеже может привести к многомиллионным убыткам в будущем. Доверять монтаж СКС стоит только компаниям с глубокими компетенциями, и вот почему.
1. Этап проектирования: основа будущей надежности.
На этом этапе закладывается не только схема прокладки кабелей, но и все будущие характеристики системы. Профессионалы проводят тщательное обследование объекта, анализируют архитектурные планы и текущие нагрузки. Результатом их работы становится не просто чертеж, а комплексный проект, который включает:
2. Монтаж и пусконаладочные работы: где важна каждая деталь.
Даже самый продуманный проект можно испортить некачественным монтажом. Профессиональные инсталляторы работают в строгом соответствии со стандартами, что подразумевает:
3. Сертификация и тестирование: гарантия соответствия стандартам.

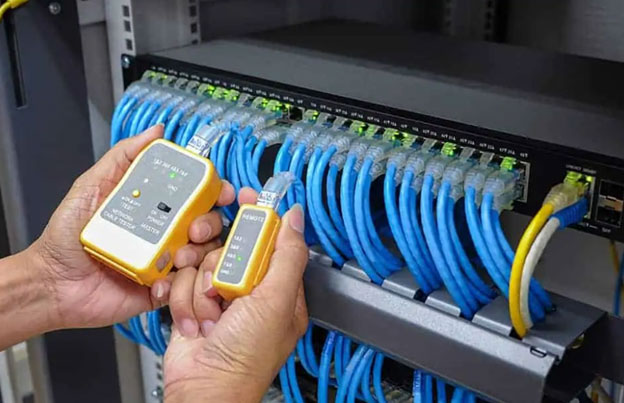

Это критически важный этап, который отличает профессиональный монтаж от любительского. После прокладки кабелей проводится не просто «прозвонка» на обрыв, а полноценная тестирование с помощью специального кабельного анализатора. Такой прибор проверяет десятки параметров и выдает сертификат на каждую линию, который подтверждает, что она соответствует заявленной категории и стандарту. Только так можно быть уверенным, что сеть будет работать на заявленной скорости 1, 10 или даже 40 Гбит/с без ошибок и потерь пакетов.
1. Этап проектирования: основа будущей надежности.
На этом этапе закладывается не только схема прокладки кабелей, но и все будущие характеристики системы. Профессионалы проводят тщательное обследование объекта, анализируют архитектурные планы и текущие нагрузки. Результатом их работы становится не просто чертеж, а комплексный проект, который включает:
- Расчет и планирование трасс: определение оптимальных путей прокладки кабелей с учетом строительных конструкций, источников электромагнитных помех и требований пожарной безопасности.
- Выбор компонентов: подбор кабелей правильной категории (Cat.5e, 6, 6A), патч-панелей, розеток и кросс-оборудования, которые будут полностью совместимы друг с другом и обеспечат заявленную производительность на годы вперед.
- Создание проектной документации: формирование пакета документов, который включает планы размещения, схемы коммутации и спецификации оборудования. Эта документация — суть вашей сети, без нее последующее обслуживание и расширение превратятся в дорогостоящую головоломку.
2. Монтаж и пусконаладочные работы: где важна каждая деталь.
Даже самый продуманный проект можно испортить некачественным монтажом. Профессиональные инсталляторы работают в строгом соответствии со стандартами, что подразумевает:
- Соблюдение правил прокладки: кабели не перегибаются сверх допустимого радиуса, не прокладываются вплотную к силовым линиям и правильно заземляются.
- Аккуратная разводка и маркировка: каждый кабель на патч-панели и каждая розетка имеют уникальную маркировку. Это не эстетика, а необходимость для оперативного устранения неисправностей.
- Качественное обжатие и терминирование: Коннекторы RJ-45 и патч-панели обжимаются с использованием профессионального инструмента, что гарантирует стабильный контакт и отсутствие помех.
3. Сертификация и тестирование: гарантия соответствия стандартам.
Это критически важный этап, который отличает профессиональный монтаж от любительского. После прокладки кабелей проводится не просто «прозвонка» на обрыв, а полноценная тестирование с помощью специального кабельного анализатора. Такой прибор проверяет десятки параметров и выдает сертификат на каждую линию, который подтверждает, что она соответствует заявленной категории и стандарту. Только так можно быть уверенным, что сеть будет работать на заявленной скорости 1, 10 или даже 40 Гбит/с без ошибок и потерь пакетов.
Заключение
Попытка сэкономить на профессиональном проектировании и монтаже СКС — это высочайшие риски. Неправильно выбранный кабель ограничит скорость сети, ошибки в прокладке приведут к постоянным сбоям, а отсутствие документации сделает любое развитие системы мучительным и дорогим. Инвестируя в качественную структурированную кабельную сеть «под ключ» от проверенного подрядчика, вы инвестируете в бесперебойную работу всего бизнеса, избегая скрытых расходов и непредвиденных простоев.
