Что представляют собой ЛВС, как работают и какие типы бывают

ЛВС — расшифровывается как локальная вычислительная сеть — это основа ИТ-инфраструктуры, которая объединяет компьютеры и оборудование для быстрого обмена данными. Понимание её видов и принципа работы позволяет выстроить надежную и эффективную цифровую среду для вашего бизнеса.

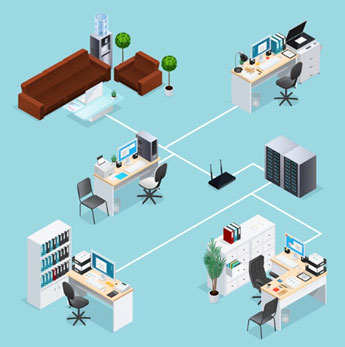

Давайте дадим четкое определение ЛВС. Локальная вычислительная сеть (ЛВС) — это группа компьютеров, серверов, принтеров и другого периферийного оборудования, объединенных между собой в пределах одного здания, офиса или кампуса. Ключевое слово здесь — «локальная». Оно географически ограничивает сеть небольшой территорией, что позволяет добиться высокой скорости и безопасности обмена данными между ее участниками.

Если говорить не техническим, а практическим языком, ЛВС локальная вычислительная сеть решает несколько ключевых задач для бизнеса:

Общий доступ к ресурсам. Благодаря ЛВС сети сотрудники могут пользоваться одним сетевым принтером, сканером, не пересаживаясь за другой компьютер.Совместная работа с данными. Все важные файлы, документы и базы данных (например, 1С) могут храниться на центральном сервере, обеспечивая единый и актуальный источник информации для каждого сотрудника.Эффективная коммуникация. Сеть является основой для корпоративной почты, мессенджеров и IP-телефонии.Общий доступ в Интернет. Все подключенные устройства могут выходить в сеть через одно интернет-подключение, что упрощает его настройку и контроль.

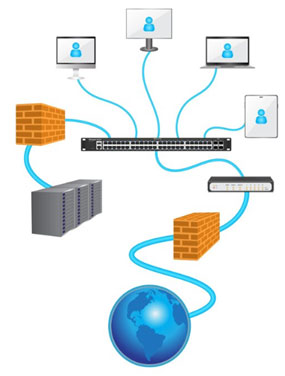

Чтобы понять, как функционирует любая локальная вычислительная сеть, необходимо познакомиться с ее «анатомией». Все элементы ЛВС можно разделить на три основные группы: активное и пассивное оборудование ЛВС, а также оконечные устройства ЛВС. От правильного подбора и совместимости этих компонентов ЛВС напрямую зависят производительность и надежность всей сети.

Давайте рассмотрим каждую группу подробнее:

Это интеллектуальные устройства ЛВС, которые не просто передают сигнал, но и управляют им, принимая решения о маршрутизации данных. Ключевые элементы ЛВС этой категории:

• Коммутатор (Switch): это центральный узел проводной сети, к которому подключаются все компьютеры и другие устройства. Его главная задача — перенаправлять данные (пакеты) точно тому адресату, для которого они предназначены, не загружая другие порты. Именно коммутатор формирует высокоскоростную магистраль внутри ЛВС.
• Маршрутизатор (Router): если коммутатор управляет внутренним трафиком, то маршрутизатор связывает вашу локальную сеть с внешним миром — Интернетом. Он «знает» маршруты к другим сетям, выполняет функции межсетевого экрана и часто раздает IP-адреса внутренним устройствам.
• Точка доступа Wi-Fi (Access Point): обеспечивает беспроводное подключение к ЛВС ноутбуков, смартфонов и другого оборудования. По сути, она расширяет проводную сеть, давая мобильность сотрудникам.

Эта группа включает в себя компоненты ЛВС, которые не нуждаются в питании и выполняют роль физической среды для передачи сигнала. Качество пассивного оборудования ЛВС критически важно для стабильности и скорости:

• Кабельная система: чаще всего используется витая пара. Для больших расстояний и высокой помехозащищенности применяется оптоволокно.
• Кабельная инфраструктура: к этой категории относятся патч-панели (для удобной коммутации проводов в серверной стойке), розетки (для аккуратного подключения рабочих мест), патч-корды (сетевые шнуры) и монтажные шкафы.

Это те самые устройства ЛВС, которые непосредственно используют сеть для работы. К ним относятся:

• Персональные компьютеры, ноутбуки, тонкие клиенты.
• Серверы (файловые, баз данных, прикладные).
• Сетевая периферия: принтеры, МФУ, сканеры, IP-камеры видеонаблюдения.
• IP-телефоны и другое сетевое оборудование.

Современные ЛВС сети далеко не универсальны — их структура и возможности сильно различаются в зависимости от задач бизнеса. Чтобы выбрать оптимальное решение, важно понимать классификацию ЛВС. Чаще всего сети разделяют по двум ключевым признакам: по способу организации и по технологии передачи данных. Рассмотрим оба подхода.

1. Классификация ЛВС по технологии передачи данных

Здесь все относительно просто: данные можно передавать по проводам или по воздуху.

• Проводные сети. Это классический и самый надежный вариант. Соединение между устройствами ЛВС и активным оборудованием ЛВС осуществляется с помощью кабеля (витая пара, оптоволокно).o Преимущества: высокая скорость, стабильность, безопасность, предсказуемая работа. Идеально для: стационарных рабочих мест, серверов, систем видеонаблюдения и других критически важных объектов.
• Беспроводные сети (Wi-Fi). Сети, где в качестве среды передачи используются радиоволны. Основной компонент ЛВС здесь — точка доступа. Преимущества: мобильность, простота масштабирования, отсутствие кабелей. Идеально для: подключения ноутбуков, смартфонов, планшетов, а также для организации работы в зонах, где прокладка кабеля затруднена.

На практике чаще всего используется гибридная модель, объединяющая оба подхода: ядро сети и постоянные рабочие места — проводные, а для мобильных устройств и зон общего пользования развертывается Wi-Fi.

2. Классификация ЛВС по архитектуре (топологии)

Топология описывает, как физически или логически соединены между собой элементы ЛВС. От выбранной схемы зависит отказоустойчивость и производительность сети.

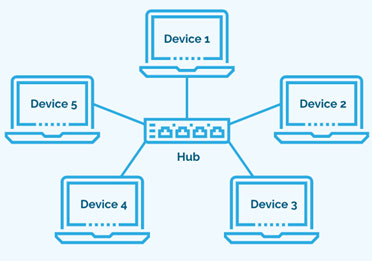

Топология «Звезда». Это абсолютный стандарт для современных ЛВС. Все сетевые устройства ЛВС подключаются лучами к центральному коммутатору. Главное преимущество: высокая надежность. Если кабель выйдет из строя на одном рабочем месте, это не повлияет на работу остальной сети. Простота обслуживания: легко добавлять новые устройства и диагностировать проблемы.

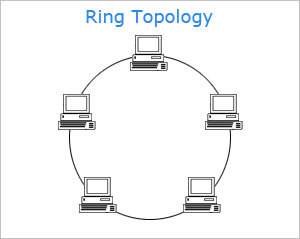

·Топология «Кольцо». Устройства соединяются последовательно, образуя замкнутый контур. Данные передаются по кругу от одного узла к другому. Особенность: исторически использовалась в некоторых технологиях (например, Token Ring), но в чистом виде сегодня встречается редко из-за низкой отказоустойчивости — обрыв кабеля в одном месте может «уронить» всю сеть.

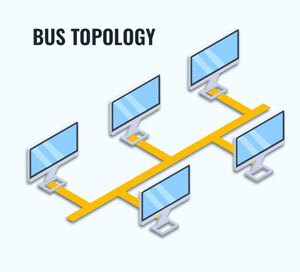

Топология «Шина». Устаревший вариант, где все компьютеры подключались к одному общему кабелю (коаксиальному). Недостатки: низкая надежность и производительность. Обрыв или неисправность в любом месте «шины» нарушало работу всей сети. В современных проектах ЛВС не применяется.

Основной принцип ЛВС напоминает слаженную работу современной логистической компании, где важна не только скорость, но и безупречная точность доставки. В основе работы любой локальной вычислительной сети лежит пакетная передача данных по строго определенным правилам — сетевым протоколам. Давайте разберем этот процесс по шагам, чтобы понять, как именно устройства ЛВС взаимодействуют друг с другом.

Ключевые этапы работы ЛВС:

1. Создание и разбивка данных на пакеты. Когда вы отправляете файл, электронное письмо или любой другой запрос, операционная система вашего компьютера не передает его целиком. Большой массив данных разбивается на небольшие, стандартизированные порции — пакеты. Каждый пакет снабжается «заголовком», который содержит служебную информацию: IP-адреса отправителя и получателя, порядковый номер для последующей сборки и данные для контроля ошибок.
2. Передача пакетов через активное оборудование. Эти пакеты отправляются в сеть. Здесь в работу вступает активное оборудование ЛВС — коммутатор (switch). Коммутатор действует как интеллектуальный диспетчерский центр. Он анализирует MAC-адреса в заголовках пакетов и, сверяясь со своей внутренней таблицей коммутации, определяет, на какой именно порт и, следовательно, какому устройству ЛВС необходимо отправить каждый конкретный пакет. Это позволяет передавать данные напрямую между двумя узлами, не загружая другие элементы ЛВС.
3. Маршрутизация при выходе за пределы сети. Если данные предназначены для устройства в другой сети (например, для сервера в Интернете), принцип ЛВС предполагает использование маршрутизатора (роутера). Маршрутизатор анализирует IP-адрес получателя и, основываясь на своей таблице маршрутизации, перенаправляет пакеты дальше — во внешнюю сеть. Именно маршрутизатор является шлюзом между вашей внутренней ЛВС и глобальными сетями.
4. Сборка и подтверждение. Когда все пакеты благополучно доставляются получателю, его сетевое оборудование ЛВС собирает их в правильной последовательности в исходный файл, используя порядковые номера. После успешной сборки и проверки на целостность может отправляться подтверждение отправителю о том, что данные получены корректно.

Таким образом, принцип ЛВС — это высокоорганизованный, поэтапный процесс, где все компоненты ЛВС, от сетевых карт в компьютерах до коммутаторов и маршрутизаторов, работают сообща, обеспечивая быстрый и надежный обмен информацией. Понимание этого принципа помогает осознанно подходить к проектированию и обслуживанию сетевой инфраструктуры.

При проектировании или модернизации сети важно понимать, по каким критериям оценивается ее качество и производительность. Ключевые характеристики ЛВС — это набор количественных и качественных показателей, которые определяют, насколько эффективно сеть будет справляться с бизнес-задачами. Знание этих параметров позволяет осознанно выбирать оборудование ЛВС и формулировать технические требования к проекту.

Давайте рассмотрим самые важные из них:

1. Скорость передачи данных. Это фундаментальная характеристика ЛВС, которая измеряется в битах в секунду (Мбит/с, Гбит/с). Она показывает, какой объем информации может быть передан по сети за единицу времени. Современные стандарты предполагают базовую скорость в 1 Гбит/с для проводных подключений, в то время как для магистральных каналов и критически важных серверов используются скорости 10 Гбит/с и выше. От этого параметра напрямую зависит, как быстро сотрудники будут загружать большие файлы или работать с облачными приложениями.
2. Пропускная способность. Часто путают со скоростью, но это не одно и то же. Если скорость — это «ограничение» на одной полосе, то пропускная способность — это общая «ширина шоссе». Она определяет максимальный объем данных, который может быть передан через конкретный сегмент сети (например, через порт коммутатора или магистральный канал) без задержек. Недостаточная пропускная способность становится «бутылочным горлышком», даже если отдельные устройства ЛВС поддерживают высокие скорости.
3. Задержка (Пинг). Задержка измеряется в миллисекундах (мс) и показывает время, за которое пакет данных доходит от точки отправления до точки назначения. Низкая задержка критически важна для приложений, работающих в реальном времени, таких как IP-телефония (VoIP), видеоконференцсвязь или онлайн-редактирование документов. Высокий пинг в ЛВС свидетельствует о проблемах с активным оборудованием ЛВС или его настройками.
4. Надежность и отказоустойчивость. Эта характеристика ЛВС отражает способность сети функционировать бесперебойно в течение длительного времени. Надежность закладывается на этапе проектирования через резервирование критически важных компонентов ЛВС: использование двух источников питания в коммутаторах, нескольких маршрутизаторов или даже проложенных по разным путям кабельных линий.
5. Масштабируемость. Бизнес не стоит на месте, и сеть должна иметь потенциал для роста. Масштабируемость — это способность ЛВС легко расширяться путем добавления новых рабочих мест, устройств ЛВС и сегментов без кардинальной перестройки существующей инфраструктуры. Заложенная изначально масштабируемость защищает инвестиции в ИТ-инфраструктуру в долгосрочной перспективе.

От грамотной организации ЛВС напрямую зависят скорость коммуникаций, безопасность данных и общая эффективность бизнес-процессов.

Инвестируя в качественное проектирование и надежное оборудование ЛВС сегодня, вы создаете стабильную и производительную среду для успешного развития бизнеса завтра.
